地面設置型架台

地面アルミニウム合金架台

地面アルミニウム合金架台

アルミニウム合金架台は、アースネジに使用できるオープングランドに適しています。ハイプレアセンブリ 足と支持バーのうち、あなたの人件費と時間を節約するのは簡単で素早いです。

  • ブランド:

    LARGE
  • 商品番号。:

    LA-ALGM
  • 支払い:

    T/T or LC
  • 製品の起点:

    Xiamen China
  • 色:

    Natural or customized.
  • 出荷ポート:

    Xiamen Port,China
  • リードタイム:

    10 work days after receipt of deposit
  • インストールサイト:

    Ground Screw & Concrete Foundation
  • 原材料:

    Aluminum Alloy 6005-T5
  • 表面処理:

    Anodized
  • 風荷重:

    Upto 60m/s
  • 雪の荷重:

    Upto 1.5KN/m2
  • 標準コンプライアンス:

    AS/NZS1170.2 ; SGS and CE Certification.
  • 製品詳細

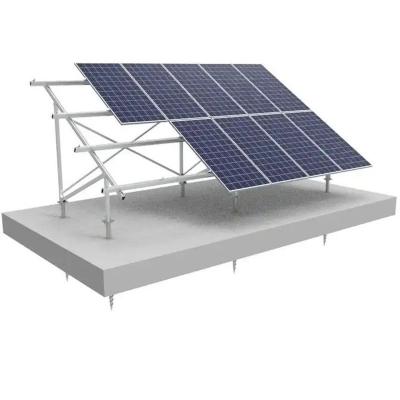

地面アルミニウム合金架台

來際太陽光地面設置用のスクリュー杭基礎のアルミニウム合金架台は部品がオールアルミ製です。材質がAL6005-T5で、陽極酸化の表面処理にして、架台が軽量且つ高強度を持ちます。スクリュー杭とセットにして取り付けると、丈夫で、安定性が高いです。市販のほとんどのパネルに対応できます。


技術パラメーター:

設置場所: 地面、陸屋根

設置角度:   0°~ 60° 

最大風速:   <60m/s

最大積雪荷重: 1.5KN/m2

パネル:        フレーム付き及びフレームレス

設置方向: 垂直或は水平

工業規格: AS/NZS 1170、SGS等他の国際通用標準

製品材質: アルミニウム合金Al6005-T5&ステンレス304 &亜鉛メッキSS-400

製品の色: ナチュラルカラーと誂え

質量保証: 12年間の品質保証、20年間のアフターサービス 


取付説明:

ステップ1 そのまま インストールレイアウト、Uアースネジを開いたねじの中に置く特別な施設を歌います。

ステップ2 : fix theグランドベース 接地ねじ板 2PCS M12 * 35mm ボルトと M12 ナッツ。

ステップ3 : 展開する 事前虐待 サポートパイプ キット(HITH HENT 足) そして、置きます前面と背面の脚がグランドベースに M10 * 90mm ボルトと ナッツ。

ステップ4 インストール 執行チューブ前足と背面の脚に M10 * 90mm ボルトと ナッツ。

ステップ5 : インストールAR Rail レールクランプとDモジュールのサポートパイプ。

ステップ6 ソーラーパネルをレールに置き、PAを固定します。 Nel 中々クランプ、エンドクランプ、Dモジュール NUT

Solar mounting rack 1MW


取付用部品:

Solar tracking system
