スレート屋根架台

スレート屋根架台

スレート屋根架台

スレート屋根架台の取り付けシステムは、商業用および住宅用屋根太陽系の設計と計画において可能な限り最大限の柔軟性を設計しています。プレアセンブリそして、あなたの人件費と時間を節約するために簡単かつ迅速に設置する。

  • ブランド:

    LARGE
  • 商品番号。:

    LA-TRM
  • 支払い:

    T/T or LC
  • 製品の起点:

    Xiamen China
  • 色:

    Natural or customized.
  • 出荷ポート:

    Xiamen Port,China
  • リードタイム:

    10 work days after receipt of deposit
  • インストールサイト:

    Pitched Roof
  • 原材料:

    Aluminum Alloy 6005-T5 & Stainless Steel 304
  • 表面処理:

    Anodized
  • 風荷重:

    Upto 60m/s
  • 雪の荷重:

    Upto 1.5KN/m2
  • 標準コンプライアンス:

    AS/NZS1170.2 ; SGS and CE Certification.
  • 製品詳細

スレート屋根架台

來際太陽光スレート屋根用架台のデザイン及び配列方式は非常に柔軟性があり、産業用屋根、 住宅の屋根のどちらの屋根にも簡単設置。独特なレール、留め金具、パネル固定金具  及び様々な屋根用支持金具は簡単かつ迅速に取付けられるため、人力コストや時間を 節約することができます。施工現場でカットと溶接する必要がないため、製品の高耐食性、構造強度と美しさを確保します。



技術パラメーター:

設置場所: スレート屋根

設置角度: 並行屋根 

建築物高さ: <20m

最大風速:   <60m/s

最大積雪荷重: 1.5KN/m2

パネル:    フレーム付き及びフレームレス

設置方向: 垂直或いは水平

工業規格: AS/NZS 1170、SGS等他の国際通用標準

製品材質: アルミニウム合金Al6005-T5&ステンレス304

色調:   ナチュラルカラーと誂え

質量保証: 12年間の品質保証、20年間のアフターサービス 


取付説明:

ステップ1以前にデザインされたレイアウトとして屋根のフックの位置を配置し、トップルーフタイルを取り、屋根のフックを屋根の木製ビームに取り付けます。M6.3x80mm 木のねじ。

ステップ2來際太陽光なDモジュールナットと屋根の鉄道を固定します。M8X25MM ネジ。

ステップ3 太陽電池パネルを屋根のレールに置き、PAを固定します。 Nel 中々クランプ、エンドクランプ、Dモジュール NUT

Solar rooftop mounting system


取付用部品

Roof mount solution


伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

関連製品

aluminum agriculture farm mounting kits
アルミファームマウントシステム

LARGEアルミニウムファーム地上設置システムは、アースネジ付きの農地に適しています.ソーラーパネルは特別な角度で設置でき、日光のために互いに隙間を空けることができます.

solar adjustable tilt mounting system
Solar Adjustable Tilt Bracket

LARGE Adjustable Tilt Roof System is engineered for the maximum flexibility possible in designing and planning for the commercial and residential roof solar system. It is applicable to install the usual framed module, The solar system can be a fixed angle or adjustable such as 10~15 degree, 15~30 degree,30~60degree and The special extruded aluminum rail, special module, clamp kit and the Adjustable Front/Rear Leg Kits can be high pre-assembly and make the installation easy and quick to save your labor cost and time. The customized length can eliminate the weld and cut onsite to keep the high anticorrosive performance, the structure strength and the appearance.

Solar wire clips
2ワイ太陽光ケーブル固定金具

太陽電池ケーブルクリップはソーラーパネルアレイケーブルで広く使用されています。位置付け。ケーブルの損傷を防ぐのに役立ちます。

solar panel flat roof mount
陸屋根のバラスト式架台

來際太陽光なバラストフラットルーフマウントシステムはコンクリートの平らな屋根に適しており、アース。 屋根を破壊する必要はありません。平らな屋根ブラケットはより信頼性があり、耐久性があります。

L-feet solar metal roof hook
Solar L Feet With Hanger Bolt

LARGE  Hanger Bolt with L foot are used for tin roof and tile roof mounting the hanger bolt's length are M10X200mm; M10X250mm & M10X300mm,for the roof, customized are available.

Solar ground mounting
地面アルミニウム合金架台

アルミニウム合金架台は、アースネジに使用できるオープングランドに適しています。ハイプレアセンブリ 足と支持バーのうち、あなたの人件費と時間を節約するのは簡単で素早いです。

Solar panel mounting rail
アルミ合金製レール

來際太陽光アルミ合金製レールは強度押出アルミニウム合金製6005-T5 太陽電池パネルに使用することができます。標準長さ(4200mm)そして2100mm、またはそのままにすることもできますあなたの要求。

L-feet solar metal roof hook
Solar Tin Roof L foot

LARGE L-Foot and hanger bolt are used for tin roof mounting installation.usually,the hanger bolt use M10*200mm for the roof, you also can use M12*300mm, customized is available.

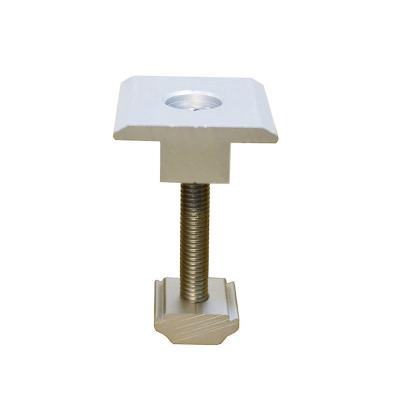

Solar rail clamp
