陸屋根架台

陸屋根のバラスト式架台

陸屋根のバラスト式架台

來際太陽光なバラストフラットルーフマウントシステムはコンクリートの平らな屋根に適しており、アース。 屋根を破壊する必要はありません。平らな屋根ブラケットはより信頼性があり、耐久性があります。

  • ブランド:

    LARGE
  • 商品番号。:

    LA-FRM-B
  • 支払い:

    T/T or LC
  • 製品の起点:

    Xiamen China
  • 色:

    Natural or customized.
  • 出荷ポート:

    Xiamen Port,China
  • リードタイム:

    10 work days after receipt of deposit
  • インストールサイト:

    Concrete flat roof and open ground
  • 原材料:

    Aluminum Alloy 6005-T5 & Stainless Steel 304
  • 表面処理:

    Anodized
  • 風荷重:

    Upto 60m/s
  • 雪の荷重:

    Upto 1.5KN/m2
  • 標準コンプライアンス:

    AS/NZS1170.2 ; SGS and CE Certification.
  • 製品詳細

陸屋根のバラスト式架台

來際太陽光陸屋根バラスト架台のデザイン及び配列方式は非常に柔軟性があり、産業用陸屋根、 住宅陸屋根のどちらの屋根にも簡単設置。独特なレール、留め金具、パネル固定金具は簡単かつ迅速に取付けられるため、人力コストや時間を 節約することができます。施工現場でカットと溶接する必要がないため、製品の高耐食性、構造強度と美しさを確保します。



技術パラメーター:

設置場所: 陸屋根

設置角度: 10°~ 60° 

建築物高さ:<20m

最大風速: <60m/s

最大積雪荷重: 1.5KN/m2

パネル:    フレーム付き及びフレームレス

設置方向: 垂直或いは水平

工業規格: AS/NZS 1170、SGS等他の国際通用標準

製品材質: アルミニウム合金Al6005-T5&ステンレス304

製品の色: ナチュラルカラーと誂え

質量保証: 12年間の品質保証、20年間のアフターサービス


取付説明:

ステップ1 そのまま 修復するインストールレイアウト 前面 フットベース そしてチューブを接続します M8 * 60mm ボルト

ステップ2 : インストール バックレッグとサポートチューブとフットベースへのサポートチューブ M8 * 60mm ボルトと ナッツ

ステップ3 : インストール 2# ルーフレール レールクランプとDモジュールのサポートチューブ。

ステップ4 太陽電池パネルを屋根のレールに置き、PAを固定します。 Nel 中々クランプ、エンドクランプ、Dモジュール NUT

Solar panel rack for roof mounting


取付用部品:

Solar system home roof installation


伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

関連製品

Triangle mounting system for flat roof
おりたたみ三角架台

三角形の平らな屋根の取り付けシステムは固定角度、または10度から60度に調整されている、それはコンセクトに適しています。屋根、金属製の屋根とオープンコンクリート 地面。

Ground screw for ground mounting
スクリュー杭

太陽接地実装システムだけでなく、フェンスシステムや建築構造基礎などのための大型の施工ねじは非常に広く適用されています。土壌地球に取り付けることができます。コンクリートを必要としていません。デバイスで操作が簡単です。

solar adjustable tilt mounting system
Solar Adjustable Tilt Bracket

LARGE Adjustable Tilt Roof System is engineered for the maximum flexibility possible in designing and planning for the commercial and residential roof solar system. It is applicable to install the usual framed module, The solar system can be a fixed angle or adjustable such as 10~15 degree, 15~30 degree,30~60degree and The special extruded aluminum rail, special module, clamp kit and the Adjustable Front/Rear Leg Kits can be high pre-assembly and make the installation easy and quick to save your labor cost and time. The customized length can eliminate the weld and cut onsite to keep the high anticorrosive performance, the structure strength and the appearance.

Solar roof frame system
防水性の折板屋根架台

立っている縫い目の張りの屋根の取り付けシステムは100%ですいいえ デマージ 屋根への道とそれです商業用および住宅用屋根の太陽系の設計と計画において可能な限り最高の柔軟性のために設計されています。

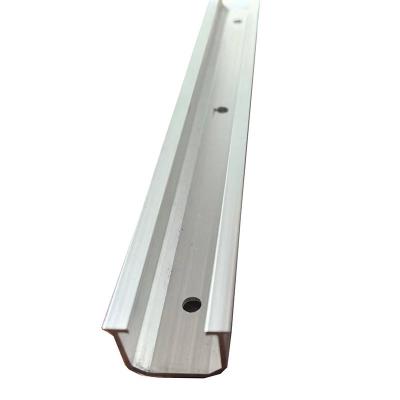

Solar panel mounting rail
