際太陽光農地架台は地面の農地に適しています。ソーラーパネルは特別な角度で設置し、太陽の光のために互いに隙間を残すことができます。

  • ブランド:

    LARGE
  • 商品番号。:

    LA-CSFM
  • 支払い:

    T/T or LC
  • 製品の起点:

    Xiamen China
  • 色:

    Natural or customized.
  • 出荷ポート:

    Xiamen Port,China
  • リードタイム:

    10 work days after receipt of deposit
  • インストールサイト:

    Farmland
  • 原材料:

    Aluminum Alloy 6005-T5 & Hot Gavanized Q235
  • 表面処理:

    Anodized, Hot Galvanized and DACROMET
  • 風荷重:

    Upto 60m/s
  • 雪の荷重:

    Upto 1.5KN/m2
  • 標準コンプライアンス:

    AS/NZS1170.2 ; SGS and CE Certification.
  • 製品詳細

農地架台

來際太陽光地面農業用架台のデザイン及び配列方式は非常に柔軟性があり、設置角度も0-60度の範囲で簡単に設置可能です。独特なレール、留め金具、Q235鋼管(外径60mm亜鉛メッキ)、U字ボルト、キャップ、スクリュー杭等は簡単かつ迅速に取付けられるため、人力コストや時間を節約することができます。施工現場でカットと溶接する必要がないため、製品の高耐食性、構造強度と美しさを確保します。



技術パラメーター:

設置場所: 農地

設置角度: 10°~ 60° 

最大風速: <60m/s

最大積雪荷重: 1.5KN/m2

パネル:    フレーム付き及びフレームレス

設置方向: 垂直或いは水平

工業規格: AS/NZS 1170、SGS等他の国際通用標準

製品材質: アルミニウム合金Al6005-T5&SS-400(Q235)

製品の色: ナチュラルカラーと誂え

質量保証: 12年間の品質保証、20年間のアフターサービス


取付説明:

ステップ1 そのまま インストールレイアウト、U地上ねじを農地に入れる特別な施設を歌います。

ステップ2 : インストール the 下/アップ .サポートのキャップキット前の足と後ろ足 3pcs M12 * 30mm ボルトと ナッツ。

ステップ3 : fix 執行チューブパイプスリーブと背面の脚と背中の脚と M12 * 70mm ボルトと ナッツ。

ステップ4 : fix Lコネクタ (L150mm) 2PCSのキャップキット M12 * 35mm ボルトと ナッツ。

ステップ5 : インストールレール M8 * 25mm のLコネクタ ネジとDモジュール NUT。

ステップ6 ソーラーパネルをレールに置き、PAを固定します。 Nel 中々クランプ、エンドクランプ、Dモジュール NUT

Solar mounting structure


取付用部品:

Solar rack 50kw


伝言を残す

あなたは私達のプロダクトに興味があり、詳細を知りたいのですが、ここにメッセージを残してください

関連製品

aluminum agriculture farm mounting kits
アルミファームマウントシステム

LARGEアルミニウムファーム地上設置システムは、アースネジ付きの農地に適しています.ソーラーパネルは特別な角度で設置でき、日光のために互いに隙間を空けることができます.

solar adjustable tilt mounting system
Solar Adjustable Tilt Bracket

LARGE Adjustable Tilt Roof System is engineered for the maximum flexibility possible in designing and planning for the commercial and residential roof solar system. It is applicable to install the usual framed module, The solar system can be a fixed angle or adjustable such as 10~15 degree, 15~30 degree,30~60degree and The special extruded aluminum rail, special module, clamp kit and the Adjustable Front/Rear Leg Kits can be high pre-assembly and make the installation easy and quick to save your labor cost and time. The customized length can eliminate the weld and cut onsite to keep the high anticorrosive performance, the structure strength and the appearance.

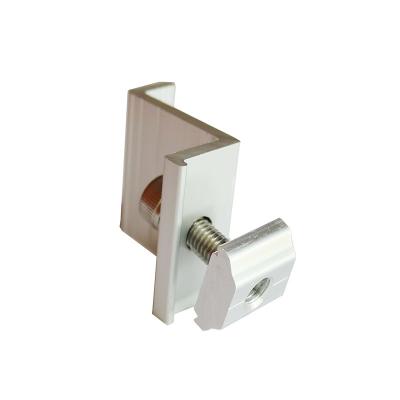

Solar rail mounting clamp
